激光转速传感器

激光转速传感器

简要描述:

激光转速传感器技术指标
输出信号(黑色): DC3.3V电平
脉冲指示灯: LED,在脉冲位于高电平时显示
存储温度范围: -10-60oC
工作温度范围: 0-50oC
转速测量范围: 300-200000转/分
探头到轴的工作距离保持90°垂直:5-100cm
供电(V+棕色): DC4.5-16V
GND:蓝色
外形尺寸(mm): 70(长)×Φ18

产品时间:2022-03-03

打印当前页

分享到:

激光转速传感器工作原理


激光转速传感器发出可视光线(红色可视光),照射到旋转物上产生反射光,并检测出这个反射光的非接触式转速传感器。在旋转物上通常要贴反光贴片。
如使用反光贴片(HT-011),即使斜向投射也能进行测量。
传感器内装小型放大器,对波形整形为矩形波输出。
非常紧凑轻便,检测距离最大可达40 mm,响应速度是原机种的2倍以上达到 40 m/s。


激光转速传感器产品参数

输出信号(黑色): DC3.3V电平

脉冲指示灯: LED,在脉冲位于高电平时显示

存储温度范围: -10-60oC

工作温度范围: 0-50oC

转速测量范围: 300-200000转/分

探头到轴的工作距离保持90°垂直:5-100cm

供电(V+棕色): DC4.5-16V

GND:蓝色

外形尺寸(mm): 70(长)×Φ18

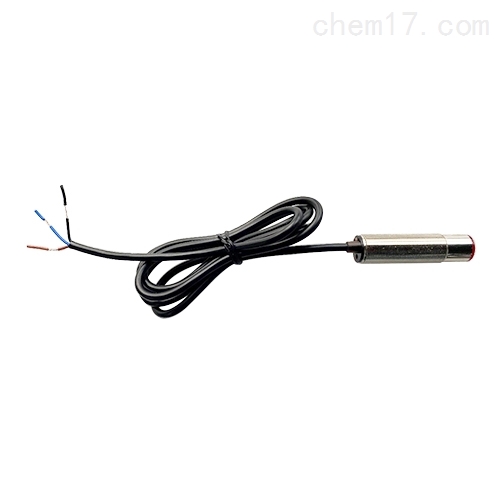

产品图



典型应用

1.风扇的转速测量

在风扇的叶片上粘贴反光贴片,使用激光转速进行非接触测量。可进行转速信号的电压输出,以及转速上下限的检测判定。

2.转速跟踪测量

轴承的振动监测,在电机的振动试验时,需要振动与转速的同时测量。配合我公司自主研发生产的CR6400使用,不需要放大器,及其他电源电缆。


3.电机转速测量

在电机的转动轴上粘贴反光贴片,使用激光转速传感器进行非接触测量,可进行转速的表示,数据的输出。


反光标识图
